Общее

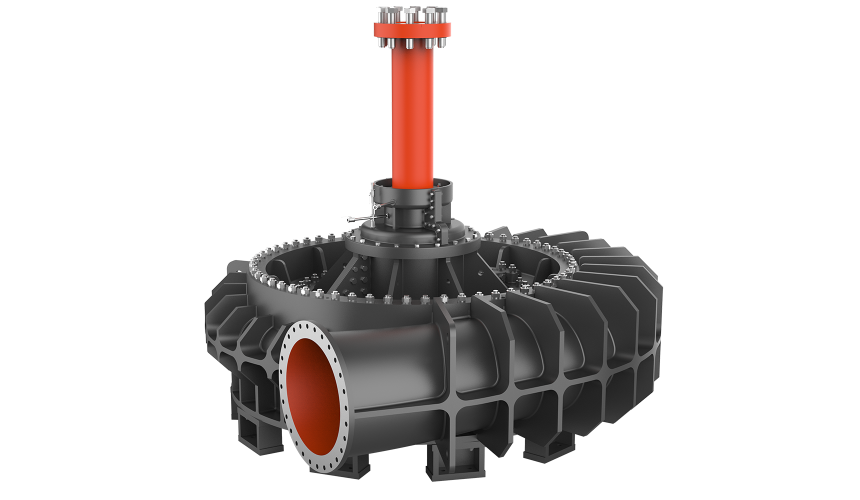

Насос типа LW – это вертикальный одноступенчатый центробежный насос с одним всасывающим патрубком. Используется для циркуляции воды на электростанциях и отведения воды на шахтах, в городах и сельских районах. Подходит для чистой воды, дождевой воды, морской воды и сточных вод. Температура жидкости должна быть ниже 55℃.

Номенклатура

1200LW-23.5A

1200 – Диаметр входного отверстия насоса 1200 мм

LW – Вертикальный одноступенчатый центробежный насос с односторонним входом и спиральным корпусом

23.5 – Расчетный напор 23.5 мм

A – Код диаметра рабочего колеса

Диапазон производительности (расчетная точка)

Подача: 1.25–19 м3/с,

Напор: 18–130 м

Особенность конструкции

Насос типа LW устанавливается вертикально, с вертикальным входным патрубком вниз и горизонтальным выходным патрубком. Фундамент насоса бывает двух типов: одинарный и двойной. В случае одинарного фундамента насос и двигатель соединены напрямую, а в случае двойного фундамента насос и двигатель устанавливаются на отдельных фундаментах и соединяются приводным валом. Осевая нагрузка насоса обычно воспринимается двигателем, но по желанию заказчика может быть спроектирована с опорным подшипником насоса. Насос приводится в действие двигателем через жесткую или гибкую муфту.

Насос изготовлен из антиабразивного материала и износостойкого материала; он может перекачивать мутную воду с содержанием песка до 15%. Насос оснащен лопастным механизмом для частичной компенсации осевой нагрузки и снижения давления. Уплотнение вала – сальниковое уплотнение, для сред с песком – может использоваться запорное уплотнение, а направляющий подшипник смазывается водой снаружи. Насос использует подшипник качения, смазываемый консистентной смазкой или разбавленным маслом. Вращение ротора насоса происходит против часовой стрелки, если смотреть от двигателя к насосу. Ротор может также вращаться по часовой стрелке.
